사운드 블라스터 16
사운드 블라스터 16 정보
사운드 블라스터 16 (CT2940)
사운드 블라스터 16 (CT2940), ASP/CSP 칩 없음
발명일1992년 6월
발명자크리에이티브 테크놀로지
연결
연결 1메인보드
연결 방식 1-1ISA 슬롯
연결 방식 1-2PCI 슬롯
연결 2CD-ROM 드라이브
연결 방식 2-1ATAPI IDE 인터페이스
연결 방식 2-2파나소닉 / MKE 인터페이스
연결 방식 2-3소니 인터페이스
연결 방식 2-4내장형 SCSI 어댑터
일반 정보
제조사크리에이티브 테크놀로지

2. 기능

사운드 블라스터 16은 이전 모델인 사운드 블라스터 프로의 후속 제품으로, 1992년 7월에 출시되었다. 이 제품은 16비트 디지털 오디오 샘플링을 사운드 블라스터 라인에 도입하여 음질을 크게 향상시켰다. 또한, 이전 사운드 블라스터와 마찬가지로 OPL-3 칩을 통해 FM 합성 방식을 별도의 에뮬레이션 없이 지원하여 풍부한 사운드를 제공했다.

사운드 블라스터 16은 웨이브테이블 합성을 위한 추가 도터보드 단자를 제공하여 일반 MIDI 표준을 지원했다. 크리에이티브는 이러한 도터보드를 웨이브 블라스터 라인으로 제공했으며, MPU-401 에뮬레이션도 포함하여 (덤브 UART 모드 전용) 대부분의 MIDI 응용 프로그램과의 호환성을 확보했다. 웨이브 블라스터는 MIDI 포트에 내부적으로 연결된 MIDI 주변기기였기 때문에, 모든 PC 시퀀서 소프트웨어에서 사용 가능했다.

또한, DSP를 장착할 수 있는 소켓을 포함하여, 음성 합성(TextAssist 소프트웨어), QSound 오디오 3차원 음향 기술, 오디오 압축 및 압축 해제와 같은 특별한 기능을 추가할 수 있었다. 그러나 이러한 기능은 소프트웨어 지원 부족으로 널리 사용되지 않았다. ASP는 16K 프로그램 램과 8K 데이터 램을 갖춘 SGS-Thomson ST18932 DSP 코어였다.[1][2][3]

사운드 블라스터 16은 TEA2025 증폭기 IC(집적 회로)를 사용하여 표준 무전원 4옴 멀티미디어 스피커에서 채널당 약 700mW의 출력을 제공했다. 이후 모델(ViBRA 칩 사용)은 TDA1517 증폭기 IC를 사용했으며, 온보드 점퍼 설정을 통해 라인 레벨 출력(증폭기 우회)과 증폭 출력 중 선택할 수 있었다.

일부 사운드 블라스터 16 (1994년 이후 출시)은 레거시 플러그 앤 플레이를 지원했다.[4]

초기 IBM PC/AT 호환 PC는 하나의 ATA 인터페이스만 지원했지만, CD-ROM 개발로 인해 추가 인터페이스가 필요하게 되었다. 일부 사운드 블라스터 16 보드는 추가 IDE 인터페이스를 제공하여 CD-ROM을 지원했다. 그러나 이 인터페이스는 일반적으로 하나의 장치(CD-ROM 드라이브)만 지원했으며, 추가 하드 드라이브는 지원하지 않았다.

일부 사운드 블라스터 16 카드는 독점적인 CD-ROM 표준(미쓰미, 필립스/LMSI)도 지원했다. 대부분의 카드는 40핀 커넥터가 있는 IDE 유사 파나소닉/마쓰시타 인터페이스를 제공했다.

SCSI 컨트롤러(SB 16 SCSI-2)가 있는 사운드 블라스터는 "하이 엔드" SCSI 기반 CD-ROM 드라이브용으로 설계되었다. 이 컨트롤러는 SCSI 하드 드라이브 부팅을 위한 펌웨어(BIOS)가 없었으며, SCSI 장치 ID-0과 ID-1은 사용되지 않았다. 컴퓨터에 SCSI 컨트롤러가 있는 경우, SB SCSI-2 인터페이스가 주 컨트롤러와 충돌하지 않도록 설정해야 했다.

대부분의 사운드 블라스터 16 카드는 CD 오디오 입력 커넥터를 갖추고 있었다. 당시 대부분의 운영 체제와 CD-ROM 드라이브가 주 인터페이스를 통한 디지털 CD 오디오 스트리밍을 지원하지 않았기 때문에 이는 필수적이었다. CD 오디오 입력은 MPEG 디코더나 TV 튜너 카드와 같은 다른 장치와 데이지 체인 방식으로 연결될 수 있었다.

OPL-3 FM 합성과 Creative CQM 합성 간의 차이점을 보여주는 예시. 0:00은 OPL-3 FM, 0:30부터는 CQM이다.


별도 판매된 사운드 블라스터 16 카드에는 야마하 YMF262 OPL-3 FM 신디사이저가 통합된 CT1747 칩이 탑재되었다. 일부 1995년 이후 카드(CT2910 등)는 호환 가능한 YMF289 칩을 사용했다.

1995년 후반부터 Creative는 비용 절감을 위해 OPL-3 FM 지원 대신 CQM 합성을 사용했다.[5] 그러나 CQM 합성은 OPL-3 칩에 비해 FM 합성 음악 및 음향 효과에서 왜곡, 고음의 '찍찍거림' 또는 '울림' 아티팩트를 생성했다. CQM 합성 보드는 CT1978 칩을 사용하거나, ViBRA16C/X 기반 보드에 통합되었다.
VIBRA 16 모델사운드 블라스터 VIBRA 16은 OEM 및 보급형 시장을 위한 저가형 통합 칩셋으로 출시되었다. 일부 모델은 마이크로소프트 윈도우 운영 체제용 플러그 앤 플레이를 지원했다. 베이스, 트레블, 게인 컨트롤(CT2502 제외) 및 ASP/CSP 소켓이 없었다. 일부 모델은 웨이브 블래스터 커넥터 유무에 따라 출시되었다. 다양한 VIBRA 칩셋 버전이 존재한다.

  • '''VIBRA16S''': 외부 YMF262/YMF289 OPL-3 또는 CT1978 CQM 신디사이저 칩을 사용하는 초기 버전. CT2501, CT2502, CT2504 칩이 해당된다. CT2504는 버스 컨트롤러를 통합하지 않아 외부 점퍼 또는 플러그 앤 플레이 호환 CT1705 칩에 의존한다. CT2501과 CT2502는 버스 컨트롤러를 통합한다.
  • '''VIBRA16C''': Creative CQM 신디사이저와 플러그 앤 플레이 호환 버스 컨트롤러를 CT2505 칩에 통합한 버전. CT2505는 일부 마더보드와 아수스 미디어 버스 카드에서 온보드 사운드 칩으로 사용된다. CD-ROM 인터페이스는 없다.
  • '''VIBRA16CL''': CT2508 칩과 함께 VIBRA CT4100 및 CT4130에서 사용되는 버전. CD-ROM 인터페이스는 없다.
  • '''VIBRA16X/XV''': CQM 신디사이저를 사용하는 소형 CT2511 칩. 이후 WavEffects 카드에서 널리 사용되었다. CD-ROM 인터페이스는 없다.

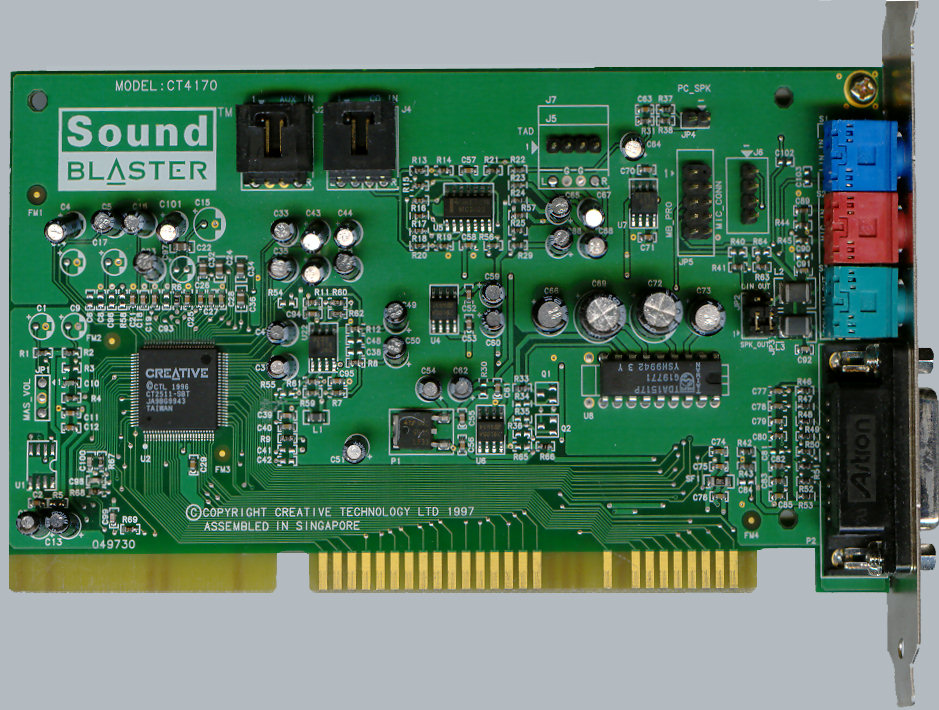

사운드 블라스터 16 WavEffects (CT4170).

사운드 블라스터 16 WavEffects1997년에 출시된 사운드 블라스터 16의 저가형 재설계 버전이다. 크리에이티브 웨이브신스와 함께 사운드 블라스터 AWE64 골드에도 번들로 제공되었다. 물리적 모델링 소프트웨어 신디사이저로, 세어 시스템즈(데이브 스미스)가 개발했으며, 손디우스 웨이브가이드 기술(스탠퍼드 CCRMA 개발)을 기반으로 한다.[8][9][10] WavEffects 라인은 Adlib/OPL 호환성을 위해 CQM 합성을 지원한다.
사운드 블라스터 16 PCI1998년, 크리에이티브 테크놀로지는 엔소닉(Ensoniq)을 인수하고 사운드 블라스터 16 PCI를 출시했다. 이 제품은 엔소닉 오디오PCI(Ensoniq AudioPCI) 기술을 기반으로 하며, 이전 ISA 사운드 블라스터 16 제품군과는 관련이 없다. Adlib/OPL 지원 하드웨어가 없으며, 엔소닉 샘플 합성 엔진을 사용하여 시뮬레이션하지만, 원래 OPL 칩에 비해 부정확하다는 평가를 받았다. 그러나 대부분의 게임에서 제너럴 MIDI와 호환된다.

3. 종류

사운드 블라스터 16은 다양한 모델로 출시되었다. 주요 모델들은 다음과 같다:


  • 사운드 블라스터 16 SCSI-2: SCSI 어댑터와 ASP 소켓이 내장되어 있다. (CT1770, CT1779)
  • 사운드 블라스터 16 MCD: MCD는 Multi-CD의 약자이다. ATAPI를 제외한 오래된 CD 인터페이스와 ASP 소켓을 사용한다. (CT1230, CT1230C, CT1230S, CT1239, CT1239C, CT1239S, CT1260 (비브라 버전), CT1750, CT1759)
  • 사운드 블라스터 16 Value 에디션: ASP 소켓이나 웨이브 블라스터 헤더가 없는, 가격을 낮춘 보급형 카드이다.
  • Vibra 16: OEM 및 보급형 시장을 겨냥한 통합 칩셋이다. 일부 모델은 플러그 앤 플레이를 지원하며, 베이스, 트레블, 게인 컨트롤 및 ASP/CSP 소켓이 없다. 웨이브 블래스터 커넥터 유무에 따라 모델이 나뉜다.
  • VIBRA16S: 외부 YMF262/YMF289 OPL-3 또는 CT1978 CQM 신시사이저 칩을 사용한다. (CT2501, CT2502, CT2504)
  • VIBRA16C: Creative CQM 신시사이저와 플러그 앤 플레이 호환 버스 컨트롤러를 통합했다. (CT2505)
  • VIBRA16CL: CT2508 칩을 사용하며, CD-ROM 인터페이스가 없다. (CT4100, CT4130)
  • VIBRA16X/XV: CT2511 칩을 사용하며, CQM 신시사이저를 활용한다. CD-ROM 인터페이스가 없다.
  • 사운드 블라스터 16 IDE: CD-ROM을 위한 3개의 새로운 ATAPI IDE 인터페이스와 ASP 소켓을 제공한다.
  • 사운드 블라스터 16 ASP: CT2290 칩을 탑재하여 하드웨어 지원 음성 합성, Q 사운드 오디오 공간화 기술, PCM 오디오 압축 및 압축 해제 기능을 제공한다.
  • 사운드 블라스터 16 WavEffects: 1997년에 출시된 저가형 제품으로, 크리에이티브 WavEffects 웨이브테이블 소프트웨어가 포함되어 있다. (CT4170, CT4171, CT4173)
  • 사운드 블라스터 16 PCI: 엔소닉(Ensoniq) 인수로 출시된 제품으로, 엔소닉 오디오PCI(Ensoniq AudioPCI) 기술을 기반으로 한다. Adlib/OPL 지원을 위한 전용 하드웨어가 없다. (CT4700, CT4730, CT4740, CT4750, CT4790, CT5801, CT5803, CT5805, CT5806, CT5807)


각 모델별 세부 모델 번호는 다음과 같다:[6]

종류모델 번호세부 모델
사운드 블라스터 16CT12CT1230, CT1231, CT1239, CT1290, CT1291, CT1299
CT17CT1730, CT1740, CT1749, CT1750, CT1759, CT1770, CT1779, CT1780, CT1789, CT1790, CT1799
CT22CT2230, CT2290
CT27, CT28, CT29, CT41CT2700, CT2740, CT2750, CT2770, CT2830, CT2840, CT2910, CT2940, CT2950, CT4170
사운드 블라스터 16 WavEffectsCT417*CT4170, CT4171, CT4173
사운드 블라스터 16 PCICT47CT4700, CT4730, CT4740, CT4750, CT4790
CT58CT5801, CT5803, CT5805, CT5806, CT5807
사운드 블라스터 VIBRA 16CT12CT1260, CT1261, CT1262
CT22CT2260
CT28CT2800, CT2810, CT2860, CT2890
CT29CT2900, CT2940, CT2941, CT2942, CT2943, CT2945, CT2950, CT2960, CT2970, CT2980, CT2990
CT41CT4100, CT4101, CT4102, CT4130, CT4131, CT4132, CT4150, CT4173, CT4180, CT4181, CT4182


참고: 동일한 모델 번호를 가진 다양한 PCB가 CD-ROM 인터페이스 및 소켓과 관련하여 다른 구성을 가지고 출시되었다. 동일한 모델 내에서도 변형이 존재한다.

3. 1. 사운드 블라스터 16

사운드 블라스터 프로의 후속 제품으로 1992년 7월에 출시된 사운드 블라스터 16은 사운드 블라스터 제품군에 16비트 디지털 오디오 샘플링 기능을 도입하였다. 이전 사운드 블라스터와 마찬가지로 OPL-3 칩을 통해 FM 합성을 별도 에뮬레이션 없이 지원했다. 또한, 웨이브테이블 합성을 위한 도터보드 연결 단자를 제공하여 일반 MIDI 표준을 준수하는 웨이브 블라스터와 같은 도터보드를 지원했다. MIDI는 MPU-401 에뮬레이션(덤브 UART 모드 전용)을 포함했지만, 대부분의 MIDI 응용 프로그램에 충분하여 문제가 되지 않았다.[1]

사운드 블라스터 16은 DSP 칩을 장착할 수 있는 소켓을 포함하여, 음성 합성(TextAssist 소프트웨어), QSound 오디오 3차원 음향 기술, 오디오 압축 및 압축 해제 등의 기능을 추가할 수 있었다. 그러나 이 칩은 산업 지원 부족으로 널리 알려지지 않았고, 응용 프로그램이 ASP 칩을 위한 프로그래밍을 포함해야 했기 때문에 활용도가 낮았다. AWE32는 소켓을 포함하는 경우가 많았지만, ASP 지원은 좋지 않았다.[2][3]

사운드 블라스터 16은 TEA2025 증폭기 IC를 사용하여 채널당 약 700mW의 출력을 제공했다. 이후 모델은 TDA1517 증폭기 IC를 사용했으며, 온보드 점퍼를 통해 라인 레벨 출력과 증폭 출력을 선택할 수 있었다. 일부 사운드 블라스터 16 개정판(1994년 이후)은 레거시 플러그 앤 플레이를 지원한다.[4]

초기 인텔 PC는 하나의 ATA 인터페이스만 지원했으나, CD-ROM 개발로 인해 추가 인터페이스가 필요하게 되었다. 일부 사운드 블라스터 16 보드는 CD-ROM을 위한 추가 IDE 인터페이스를 제공했지만, 일반적으로 하나의 장치만 지원했고 CD-ROM 드라이브만 지원했다. 일부 카드는 독점적인 CD-ROM 표준(미쓰미, 필립스/LMSI)도 지원했으며, 대부분의 카드는 40핀 커넥터가 있는 IDE 유사 파나소닉/마쓰시타 인터페이스를 제공했다.

SCSI 컨트롤러가 있는 사운드 블라스터(SB 16 SCSI-2, CT1770, CT1779)는 "하이 엔드" SCSI 기반 CD-ROM 드라이브용으로 설계되었다. 이 컨트롤러는 SCSI 하드 드라이브 부팅을 위한 펌웨어가 없었고, 컴퓨터에 필요한 SCSI 컨트롤러가 있는 경우 충돌 방지를 위해 설정을 조정해야 했다. 대부분의 사운드 블라스터 16 카드는 CD 오디오 입력을 위한 커넥터를 갖추고 있었는데, 이는 당시 대부분의 운영 체제와 CD-ROM 드라이브가 주 인터페이스를 통해 디지털 CD 오디오 스트리밍을 지원하지 않았기 때문이다.

별도 판매된 사운드 블라스터 16 카드에는 야마하 YMF262 OPL-3 FM 신디사이저가 통합된 CT1747 칩이 탑재되었다. 일부 1995년 이후 카드(특히 CT2910)는 호환 가능한 YMF289 칩을 탑재했다. 1995년 후반부터 Creative는 비용 절감을 위해 CQM 합성을 사용했지만,[5] OPL-3 칩에 비해 왜곡이 심하고 고음에서 아티팩트가 발생했다. CQM 합성을 사용하는 보드는 CT1978 칩을 특징으로 하거나, ViBRA16C/X 기반 보드에 통합될 수 있다.

사운드 블라스터 16에는 다음과 같은 모델 번호가 할당되었다:[6]

모델 번호
CT12: CT1230, CT1231, CT1239, CT1290, CT1291, CT1299
CT17: CT1730, CT1740, CT1749, CT1750, CT1759, CT1770, CT1779, CT1780, CT1789, CT1790, CT1799
CT22: CT2230, CT2290
CT27: CT2700, CT2740, CT2750, CT2770
CT28: CT2830, CT2840
CT29: CT2910, CT2940, CT2950
CT41**: CT4170



참고: CD-ROM 인터페이스, 소켓, ASP/CSP 칩 유무와 관련하여 동일 모델 번호의 다양한 PCB가 다른 구성으로 제공되었다. 다음 모델은 일반적으로 ASP/CSP 소켓을 갖추고 있었다: CT1740, CT1750, CT1770, CT1790, CT2230, CT2740, CT2950, CT2290. 사운드 블라스터 이지 16(CT2750)은 ASP/CSP 칩, 병렬 CD-ROM 포트 및 1개의 오디오 출력을 갖추고 판매되었다.[7]

사운드 블라스터 16 WavEffects는 1997년에 출시된 저가형 재설계 버전이다. 크리에이티브 웨이브신스와 함께 사운드 블라스터 AWE64 골드에도 번들로 제공되었으며, 물리적 모델링 소프트웨어 신디사이저로, 세어 시스템즈(데이브 스미스)가 개발하고 손디우스 웨이브가이드 기술(스탠퍼드 CCRMA에서 개발)을 기반으로 한다.[8][9][10] WavEffects 라인은 Adlib/OPL 호환성을 위한 CQM 합성을 지원한다.

1998년, 크리에이티브 테크놀로지는 엔소닉(Ensoniq)을 인수하고 사운드 블라스터 16 PCI를 출시했다. 이 제품은 엔소닉 오디오PCI(Ensoniq AudioPCI) 기술을 기반으로 하며, 이전 ISA 사운드 블라스터 16과는 관련이 없다. Adlib/OPL 지원을 위한 전용 하드웨어가 없으며, 엔소닉 샘플 합성 엔진을 사용하여 시뮬레이션하지만, 원래 OPL 칩에 비해 부정확하다고 평가된다.

3. 2. 사운드 블라스터 16 SCSI-2

SCSI 어댑터와 ASP 소켓이 내장되어 있다.

  • CT1770
  • CT1779

3. 3. 사운드 블라스터 16 MCD

MCD는 Mutli-CD의 준말이다. ATAPI를 제외한 오래된 모든 CD 인터페이스와 ASP 소켓을 사용한다.

  • CT1230
  • CT1230C
  • CT1230S
  • CT1239
  • CT1239C
  • CT1239S
  • CT1260 (비브라 버전)
  • CT1750
  • CT1759


IBM PC/AT 이후에 제작된 초기 인텔 PC는 일반적으로 하나의 ATA 인터페이스만 지원했으며, 이는 최대 2개의 ATA 장치를 제어할 수 있었다. 컴퓨터의 필요성이 증가함에 따라, 시스템이 1개 이상의 ATA 인터페이스를 필요로 하는 것이 일반적이 되었다. CD-ROM의 개발로 인해, 많은 컴퓨터들은 하나의 채널에 두 장치가 이미 사용 중이어서 CD-ROM을 지원할 수 없었다. 일부 사운드 블라스터 16 보드(예: CT2940)는 CD-ROM을 위한 여분의 ATA 포트가 없는 컴퓨터에 추가적인 IDE 인터페이스를 제공했다. 이 추가 드라이브 인터페이스는 일반적으로 두 개의 장치가 아닌 하나의 장치만 지원했으며, CD-ROM 드라이브만 지원하고 추가 하드 드라이브는 지원할 수 없었다.

사운드 블라스터 16 카드 중 일부는 독점적인 CD-ROM 표준도 지원했다. 예를 들어, 미쓰미(CT2700)와 필립스/LMSI(CT1780)가 있다. 대부분의 사운드 블라스터 16 카드는 40핀 커넥터가 있는 IDE와 유사한 파나소닉/마쓰시타 인터페이스와 함께 제공되었다.

SCSI 컨트롤러(SB 16 SCSI-2, CT1770, CT1779)가 있는 사운드 블라스터는 "하이 엔드" SCSI 기반 CD-ROM 드라이브와 함께 사용하도록 설계되었다. 이 컨트롤러는 SCSI 하드 드라이브에서 OS(운영 체제)를 시작하기 위한 온보드 펌웨어(부팅 BIOS)를 가지고 있지 않았다. 일반적으로 이는 SCSI 장치 ID-0과 ID-1이 사용되지 않았음을 의미했다. 컴퓨터에 필요한 SCSI 컨트롤러가 있는 SCSI 하드 드라이브가 있는 경우, SB SCSI-2 인터페이스가 주 SCSI 컨트롤러와 충돌하지 않도록 SB 카드의 SCSI 컨트롤러 설정을 선택해야 했다.

대부분의 사운드 블라스터 16 카드는 CD 오디오 입력을 위한 커넥터를 갖추고 있었다. 당시 대부분의 운영 체제와 CD-ROM 드라이브가 주 인터페이스를 통해 디지털 방식으로 CD 오디오 스트리밍을 지원하지 않았기 때문에 이는 필수적이었다. CD 오디오 입력은 MPEG 디코더 또는 TV 튜너 카드와 같은 다른 사운드 생성 장치에서 데이지 체인 방식으로 연결될 수도 있었다.

3. 4. 사운드 블라스터 16 Value 에디션

ASP 소켓이나 웨이브 블라스터 헤더가 없다. 소비자들을 위해 가격을 낮춘 카드이다.

3. 5. Vibra 16

사운드 블라스터 VIBRA 16은 OEM 및 보급형 시장을 겨냥하여 출시된 비용 절감형 통합 사운드 블라스터 16 칩셋이다.[6] 일부 모델은 마이크로소프트 윈도우 운영 체제를 위한 플러그 앤 플레이를 지원한다. 베이스, 트레블 및 게인 컨트롤(CT2502 칩 제외) 및 ASP/CSP 소켓이 없는 것이 특징이다. 일부 모델은 웨이브 블래스터 커넥터가 없었고, 다른 모델은 커넥터가 장착되어 출시되었다. VIBRA 칩셋에는 여러 가지 버전이 있다.

  • '''VIBRA16S''': 외부 YMF262/YMF289 OPL-3 또는 CT1978 CQM 신시사이저 칩을 사용하는 첫 번째 버전이다. CT2501, CT2502 및 CT2504 칩이 여기에 해당한다. 소형 CT2504는 버스 컨트롤러를 통합하지 않아 외부 점퍼 또는 플러그 앤 플레이 호환 CT1705 칩에 의존한다. 대형 CT2501 및 CT2502는 버스 컨트롤러를 통합한다.
  • '''VIBRA16C''': CT2505 칩에 Creative의 CQM 신시사이저와 플러그 앤 플레이 호환 버스 컨트롤러를 통합한 버전이다. CT2505는 일부 마더보드와 아수스 미디어 버스 카드에서도 온보드 사운드 칩으로 사용된다. 이 버전에는 CD-ROM 인터페이스가 없다.
  • '''VIBRA16CL''': VIBRA CT4100 및 CT4130에서 CT2508 칩과 함께 사용되는 버전이다. 이 버전에는 CD-ROM 인터페이스가 없다.
  • '''VIBRA16X/XV''': 훨씬 더 작은 CT2511 칩을 사용하며, 이후 WavEffects 카드에서 널리 사용되었고, CQM 신시사이저를 활용한다. 이 버전에는 CD-ROM 인터페이스가 없다.


다음 모델 번호가 사운드 블라스터 VIBRA 16에 할당되었다.[6]

모델 번호세부 모델
CT12CT1260, CT1261, CT1262
CT22CT2260
CT28CT2800, CT2810, CT2860, CT2890
CT29CT2900, CT2940, CT2941, CT2942, CT2943, CT2945, CT2950, CT2960, CT2970, CT2980, CT2990
CT41**CT4100, CT4101, CT4102, CT4130, CT4131, CT4132, CT4150, CT4173, CT4180, CT4181, CT4182



참고: 동일한 모델 번호를 가진 다양한 PCB가 CD-ROM 인터페이스 및 소켓과 관련하여 다른 구성을 가지고 출시되었다. 동일한 모델 내에서도 변형이 존재한다. 예를 들어, 일부 OEM 전용 카드는 비용 절감을 위해 TEA2025/TDA1517 증폭기 없이 제작되었다.

3. 6. 사운드 블라스터 16 IDE

CD-ROM을 위한 3개의 새로운 ATAPI IDE 인터페이스와 ASP 소켓을 제공한다.[1] IBM PC/AT 이후 제작된 초기 인텔 PC는 일반적으로 하나의 ATA 인터페이스만 지원했다(최대 2개의 ATA 장치를 제어).[1] 컴퓨터의 필요성이 증가함에 따라, 시스템이 1개 이상의 ATA 인터페이스를 필요로 하는 것이 일반적이 되었다.[1] CD-ROM의 개발로 인해, 많은 컴퓨터는 하나의 채널에 두 장치가 이미 사용 중이어서 CD-ROM을 지원할 수 없었다.[1] 일부 사운드 블라스터 16 보드(예: CT2940)는 CD-ROM을 위한 여분의 ATA 포트가 없는 컴퓨터에 추가적인 IDE 인터페이스를 제공했다.[1] 이 추가 드라이브 인터페이스는 일반적으로 두 개가 아닌 하나의 장치만 지원했으며, CD-ROM 드라이브만 지원하고 추가 하드 드라이브는 지원할 수 없었다.[1]

사운드 블라스터 16 카드 중 일부는 독점적인 CD-ROM 표준도 지원했다.[1] 예를 들어, 미쓰미(CT2700)와 필립스/LMSI(CT1780)가 있다.[1] 대부분의 사운드 블라스터 16 카드는 40핀 커넥터가 있는 IDE와 유사한 파나소닉/마쓰시타 인터페이스와 함께 제공되었다.[1]

SCSI 컨트롤러(SB 16 SCSI-2, CT1770, CT1779)가 있는 사운드 블라스터는 "하이 엔드" SCSI 기반 CD-ROM 드라이브와 함께 사용하도록 설계되었다.[1] 이 컨트롤러는 SCSI 하드 드라이브에서 OS(운영 체제)를 시작하기 위한 온보드 펌웨어(부팅 BIOS)를 가지고 있지 않았다.[1] 일반적으로 이는 SCSI 장치 ID-0과 ID-1이 사용되지 않았음을 의미했다.[1] 또한 컴퓨터에 SCSI 하드 드라이브가 있고 필요한 SCSI 컨트롤러가 있는 경우, SB SCSI-2 인터페이스가 주 SCSI 컨트롤러와 충돌하지 않도록 SB 카드의 SCSI 컨트롤러 설정을 선택해야 했다.[1]

대부분의 사운드 블라스터 16 카드는 CD 오디오 입력을 위한 커넥터를 갖추고 있다.[1] 이는 당시 대부분의 운영 체제와 CD-ROM 드라이브가 주 인터페이스를 통해 디지털 방식으로 CD 오디오 스트리밍을 지원하지 않았기 때문에 필수적이었다.[1] CD 오디오 입력은 MPEG 디코더 또는 TV 튜너 카드와 같은 다른 사운드 생성 장치에서 데이지 체인 방식으로 연결될 수도 있었다.[1]

3. 7. 사운드 블라스터 16 ASP

CT2290 칩은 사운드 블라스터 제품군에 다음과 같은 새로운 기능을 추가했다.

  • 하드웨어 지원 음성 합성 (''TextAssist'' 소프트웨어를 통해)
  • Q 사운드 오디오 공간화 기술 (디지털 (PCM) 파형 재생용)
  • PCM 오디오 압축 및 압축 해제


이러한 기능들을 활용하려면 소프트웨어를 작성해야 했지만, 제공되는 기능에는 매력적인 응용 프로그램이 부족하여 시장에서 일반적으로 무시되었다. ASP는 16K 프로그램 램 및 8K 데이터 램을 갖춘 SGS-Thomson ST18932 DSP 코어였다.[1][2][3]

''사운드 블라스터 16''은 당시 널리 사용되던 TEA2025 증폭기 IC(집적 회로)를 사용했으며, Creative가 선택한 구성에서 표준 무전원 4옴 멀티미디어 스피커를 사용할 때 채널당 약 700mW의 출력을 낼 수 있었다. 이후 모델(일반적으로 ViBRA 칩이 있는 모델)은 당시 널리 사용되던 TDA1517 증폭기 IC를 사용했다. 사용자는 온보드 점퍼를 설정하여 라인 레벨 출력(온보드 증폭기 우회)과 증폭 출력 중에서 선택할 수 있었다.

일부 사운드 블라스터 16 개정판(1994년 이후 출시)은 레거시 플러그 앤 플레이를 지원한다.[4]

별도로 판매된 사운드 블라스터 16 카드에는 개별 야마하 (Yamaha) YMF262 OPL-3 FM 신시사이저가 통합된 CT1747 칩이 탑재되어 있었다. 일부 1995년 이후의 카드(특히 CT2910)는 완전 호환 가능한 YMF289 FM 합성 칩을 대신 탑재했다.

1995년 후반부터 Creative는 OPL-3 FM 지원을 대체하기 위해 비용 절감형 소프트웨어 호환 방식인 CQM 합성을 사용했다.[5] 그러나 이 합성은 OPL-3 칩에 완전히 충실하지 않아 FM 합성 음악 및 음향 효과에서 상당한 왜곡과 함께 고음의 '찍찍거림' 또는 '울림' 아티팩트를 생성했다. CQM 합성을 사용하는 보드는 CT1978 칩을 사용하거나, ViBRA16C/X 기반 보드의 경우 CQM이 통합될 수 있었다.

3. 8. 사운드 블라스터 16 WavEffects

사운드 블라스터 16 WavEffects는 1997년에 출시된 사운드 블라스터 16의 저가형 제품이다. 크리에이티브 WavEffects 웨이브테이블 소프트웨어가 포함되어 있으며, 사운드 블라스터 AWE64 골드에도 크리에이티브 웨이브신스와 함께 번들로 제공되었다. WavEffects는 세어 시스템즈(데이브 스미스)가 개발한 물리적 모델링 소프트웨어 신디사이저로, 손디우스 웨이브가이드 기술(스탠퍼드 CCRMA 개발)을 기반으로 한다.[8][9][10] WavEffects는 Adlib/OPL 호환성을 위해 CQM 합성을 지원한다.

사운드 블라스터 16 웨이브이펙트에 할당된 모델 번호는 다음과 같다:[6]

모델 번호
CT417*: CT4170, CT4171, CT4173


3. 9. 사운드 블라스터 16 PCI

1998년, 크리에이티브 테크놀로지(Creative Technology)는 엔소닉(Ensoniq)을 인수하고, 이후 사운드 블라스터 16 PCI를 출시했다. 사운드 블라스터 16 PCI는 엔소닉 오디오PCI(Ensoniq AudioPCI) 기술을 기반으로 하여 ISA 사운드 블라스터 16, 사운드 블라스터 16 VIBRA 및 사운드 블라스터 16 웨이브이펙트(WavEffects)와는 관련이 없다. Adlib/OPL 지원을 위한 전용 하드웨어가 없으며, 대신 엔소닉 샘플 합성 엔진을 사용하여 이를 시뮬레이션하지만, 이 시뮬레이션은 원래 OPL 칩에 비해 매우 부정확한 것으로 간주된다. 다행히 대부분의 게임에서 제너럴 MIDI와 호환된다.[6]

다음 모델 번호는 사운드 블라스터 16 PCI에 할당되었다:[6]

CT47CT58
CT4700, CT4730, CT4740, CT4750, CT4790CT5801, CT5803, CT5805, CT5806, CT5807


4. 문제점

사운드 블라스터 16은 출시된 지 30년 정도 지나면서 여러 문제점이 발견되었다. 특히, 웨이브 블라스터 헤더에 부착된 MIDI 도터 보드 관련 문제와 노후된 커패시터로 인한 음질 저하 및 오작동 문제가 있었다.

4. 1. 도터 보드 버그

많은 수의 사운드 블라스터 16 카드에는 웨이브 블래스터 헤더에 연결된 MIDI 도터 카드에 다양한 문제를 일으키는 결함이 있는 디지털 사운드 프로세서가 내장되어 있었다. 이 문제에는 음계 멈춤, 잘못된 음표, MIDI 재생의 다양한 결함 등이 있다. 영향을 받는 특정 사운드 블라스터 16 카드는 DSP 버전 4.11, 4.12 및 일부 4.13을 탑재하고 있다. DSP 버전 4.16 이상, 그리고 4.05와 같은 이전 DSP 버전은 이 버그의 영향을 받지 않는다. 이 결함에 대한 해결 방법은 없으며, 하드웨어 수준의 문제이기 때문에 모든 운영 체제에서 발생한다.[15][16][17]

DSP 버전은 DOS에서 "DIAGNOSE" 유틸리티를 실행하거나 사운드 카드에 있는 DSP 칩을 확인하여 확인할 수 있다. 버전 번호는 일반적으로 CT1745A 믹서 칩 근처의 CT1740A 칩에 인쇄되어 있다.[11][12][13]

4. 2. 커패시터 및 음질 문제

사운드 블라스터 16은 출시된 지 약 30년이 지나면서 노후화된 커패시터로 인해 음질 저하, 왜곡된 출력, 심지어 카드 오작동 등 다양한 문제가 발생하고 있다.[1] 또한, 대부분의 보드에 탑재된 헤드폰 앰프 설계와 관련하여 크리에이티브는 부품 값에 대한 데이터시트 권장 사항을 완전히 준수하지 않아 증폭된 출력의 음질에 영향을 미쳤을 수 있다.[1] 일부 사용자는 권장 값의 새 커패시터로 교체하여 증폭된 오디오 및 라인 레벨 오디오 품질을 눈에 띄게 개선하고 정상 작동을 복원하기도 했다.[1]

5. 평가

1993년 ''컴퓨터 게이밍 월드''는 사운드 블라스터 16 또는 16 ASP의 "디지털 오디오 품질에 감명을 받지 못했다"고 언급하며, "잡음과 추가 소음" 및 불완전한 사운드 블라스터 호환성을 보고했다. 이 잡지는 대신 "거의 확실한" 사운드 블라스터 프로 또는 오리지널 사운드 블라스터를 권장했다.[14]
